Der 3D-Druck entwickelt sich rasant, und längst ist diese Technologie nicht mehr nur etwas für Ingenieure oder Bastler mit teurem Equipment. Auch im ganz normalen Alltag tauchen immer öfter Anwendungen auf, an die vor ein paar Jahren noch niemand gedacht hätte. Eine davon: QR-Codes aus dem 3D-Drucker, die man zur Kennzeichnung von Werkzeugen verwenden kann.
Was sind QR-Codes überhaupt und warum an Werkzeugen anbringen?
QR-Codes kennen die meisten vom Smartphone. Diese quadratischen Muster aus schwarzen und weißen Feldern speichern Informationen, die sich mit der Handykamera auslesen lassen. Ursprünglich wurden sie in der Automobilindustrie entwickelt, heute begegnet man ihnen überall. Auf Speisekarten, Plakaten, Verpackungen.
Die Idee, solche Codes für Werkzeuge zu nutzen, liegt eigentlich nahe. Man klebt einen Code ans Gerät, scannt ihn, und bekommt sofort alle wichtigen Informationen angezeigt. Kaufdatum, Standort, wer es zuletzt benutzt hat. Manche Verwaltungssoftware bietet genau das an.
Das Problem: Aufkleber halten nicht ewig.

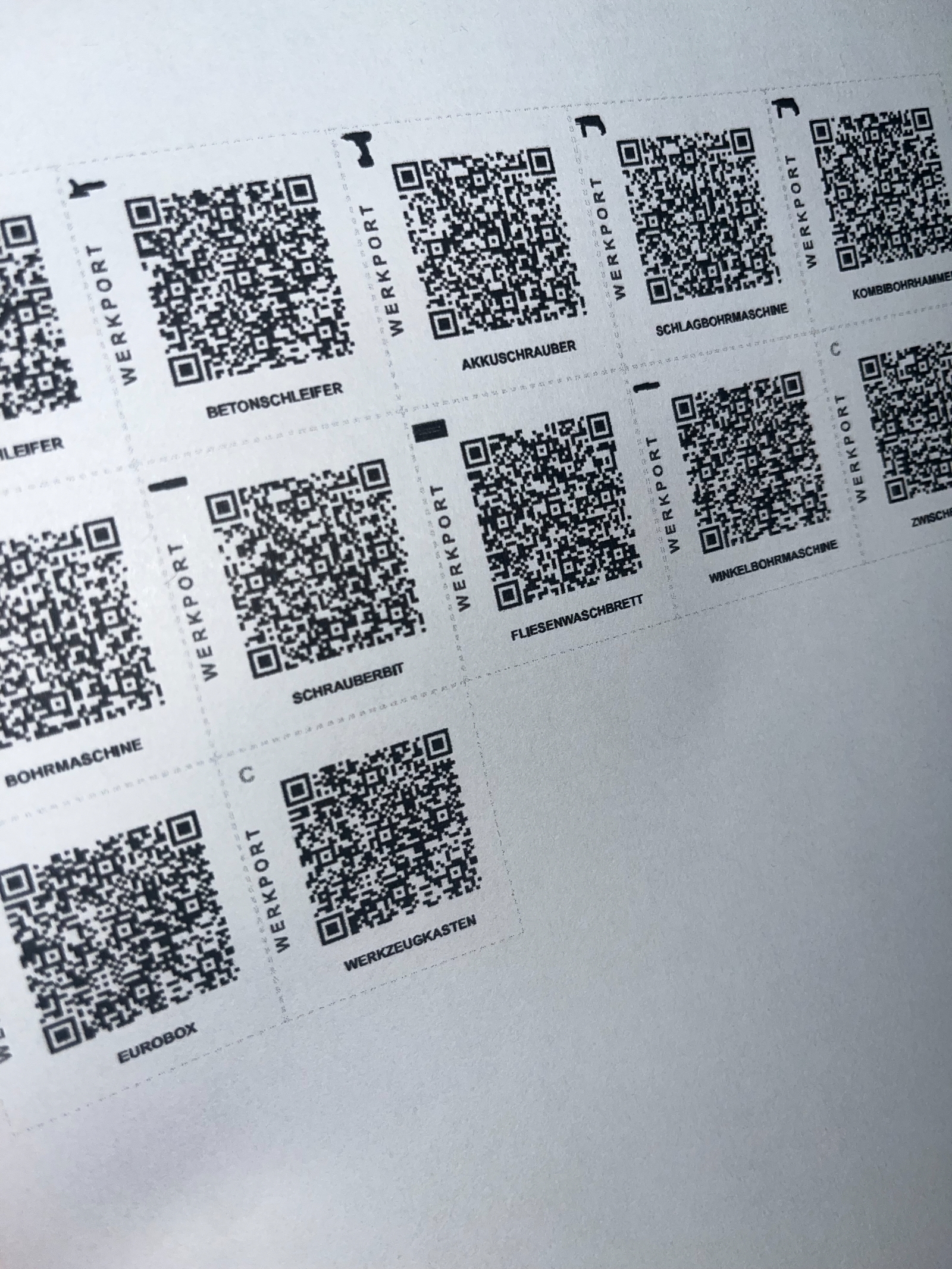

Papier und Folie haben ihre Grenzen in der Werkstatt
In einer Werkstatt herrschen oft raue Bedingungen. Staub, Feuchtigkeit, Öl, mechanische Belastung. Ein Papieraufkleber überlebt das nicht lange. Folienaufkleber sind robuster, aber auch die lösen sich irgendwann ab oder werden unleserlich.
Wer schon mal versucht hat, einen Aufkleber von einem öligen Werkzeuggriff zu entfernen, weiß wovon die Rede ist. Das Zeug schmiert, reißt, hinterlässt Rückstände. Und wenn der QR-Code beschädigt ist, funktioniert das Scannen nicht mehr. Dann war die ganze Mühe umsonst.
Besonders ärgerlich ist das bei Geräten, die häufig im Einsatz sind. Oder bei solchen, die draußen gelagert werden. UV-Strahlung, Regen, Temperaturschwankungen.. all das setzt Aufklebern zu.
Die Alternative aus Kunststoff

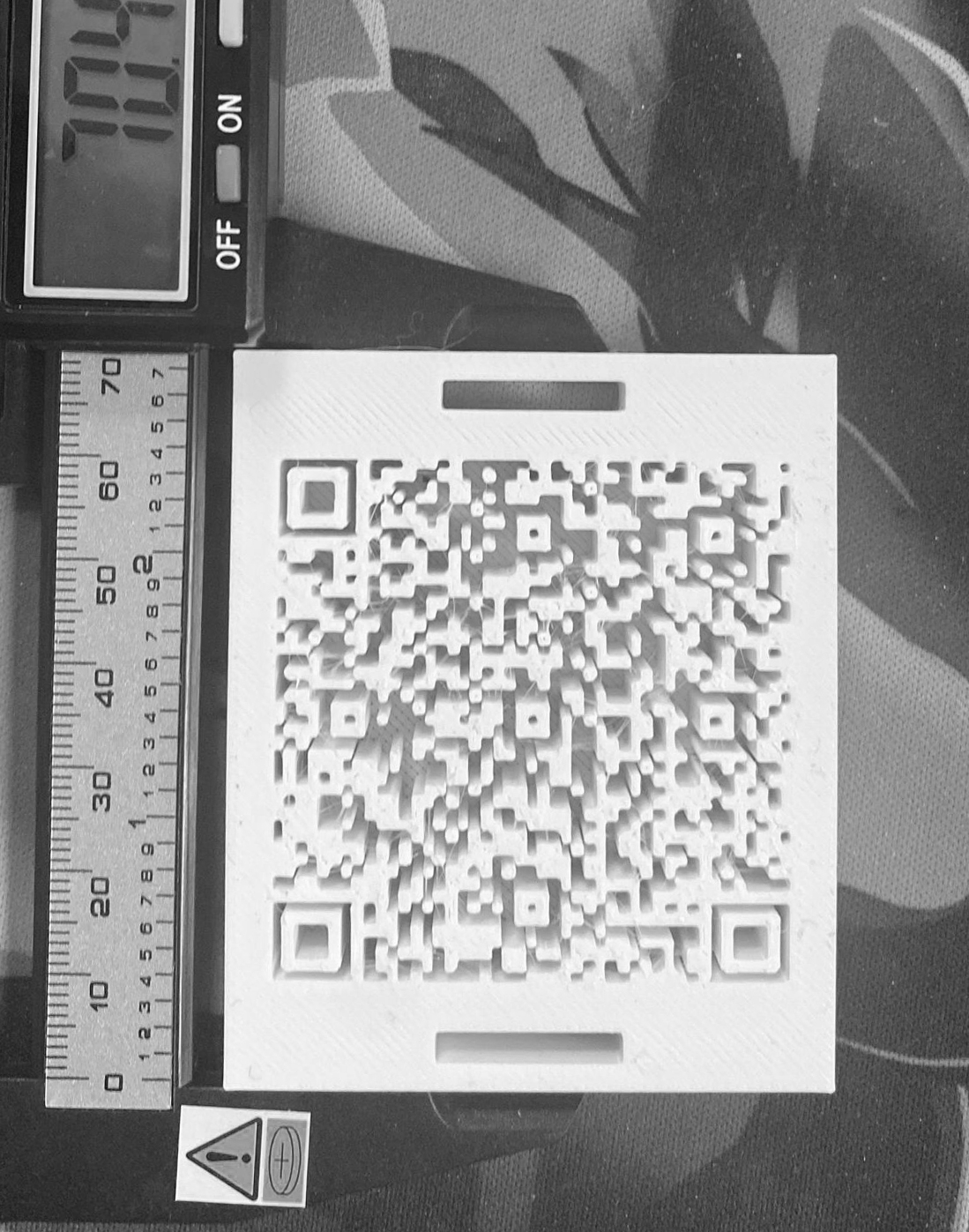

Hier kommen 3D-gedruckte QR-Codes ins Spiel. Statt den Code auf Papier oder Folie zu drucken, wird er als dreidimensionales Relief gefertigt. Das Ergebnis ist ein kleines Schild aus Kunststoff, bei dem das Muster erhaben oder vertieft in die Oberfläche eingearbeitet ist.
Solche Schilder sind deutlich widerstandsfähiger als Aufkleber. Sie vertragen Feuchtigkeit, lassen sich abwischen, und auch mechanische Belastung macht ihnen weniger aus. Je nach verwendetem Material halten sie sogar höhere Temperaturen aus.
Die Codes können angeschraubt, angenietet oder mit Industriekleber befestigt werden. Manche Anwender bohren ein kleines Loch und hängen das Schild mit einem Kabelbinder ans Werkzeug. Das ist praktisch bei Geräten, wo man nichts aufkleben kann oder will.
Wie funktioniert die Herstellung technisch
Ein QR-Code besteht aus einem Raster von Feldern, die entweder schwarz oder weiß sind. Beim 3D-Druck wird dieses Muster in Höhenunterschiede übersetzt. Die weißen Felder werden erhöht gedruckt, die schwarzen bleiben auf Grundniveau. Oder umgekehrt, je nach Vorliebe. Für die Funktion des QR Codes sollte es keinen unterschied machen. Die typische Höhe des Reliefs liegt bei einigen Millimetern. Genug, damit das Muster auch bei schlechten Lichtverhältnissen erkennbar bleibt. Die Smartphone-Kamera erfasst die Struktur und dekodiert den Code genauso wie bei einem gedruckten Exemplar.
Manche Software für Werkzeugverwaltung bietet mittlerweile eine Export-Funktion für 3D-Druck an. Man wählt die gewünschten Werkzeuge aus, und das Programm generiert automatisch druckfertige Dateien im OBJ-Format. Das ist ein Standardformat für 3D-Drucker. Alternativ lassen sich die OBJ-Dateien dann auch in STL umwandeln, falls der 3D Drucker doch schon älter ist und noch kein OBJ unterstützt.

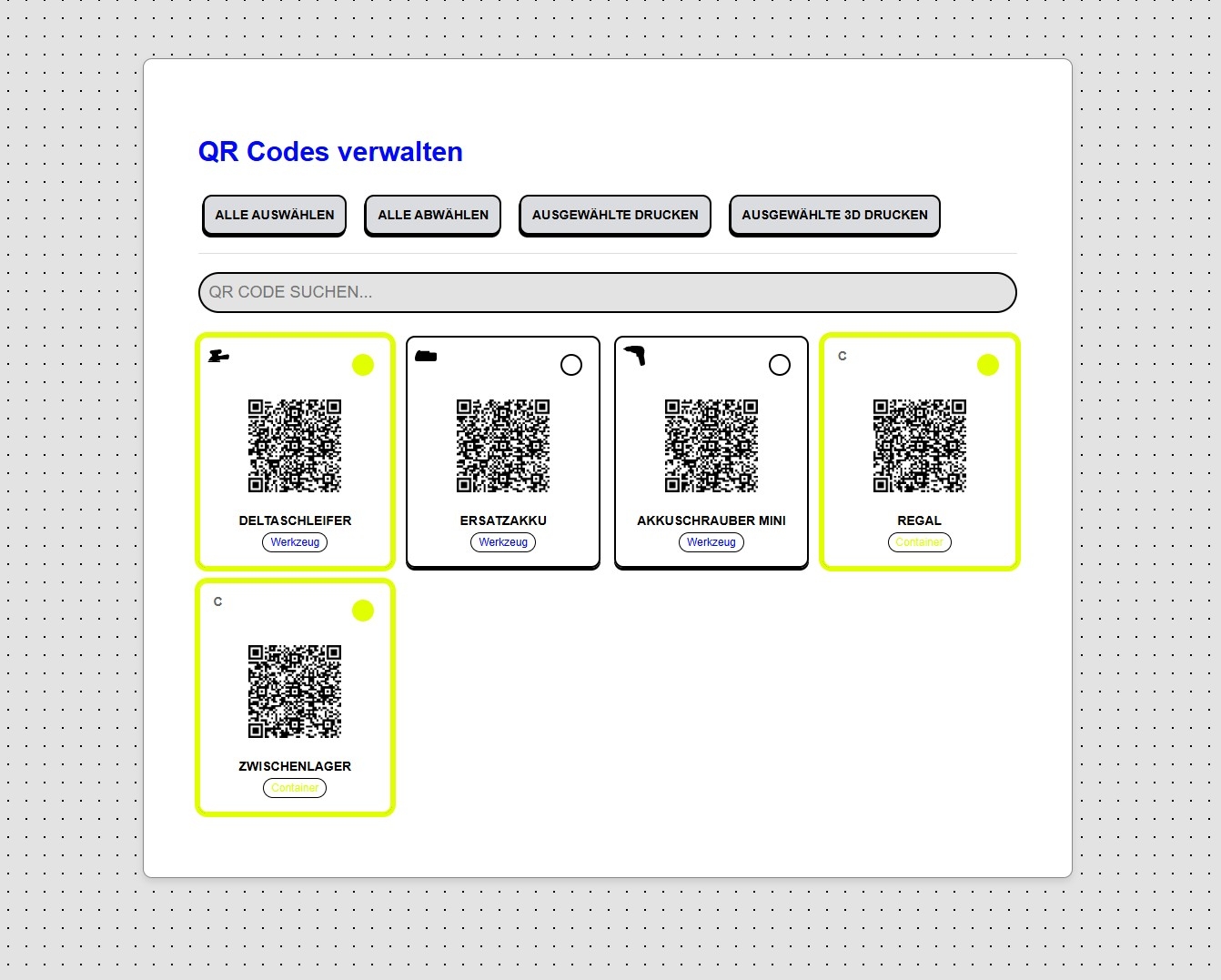

So funktioniert es Schritt für Schritt in WERKPORT:
- Lege in der "Werkzeugverwaltung" deine Werkzeuge und Container an
- Klicke auf "QR Codes" im oberen Menü
- Wähle alle QR Codes aus, die du gerne 3D drucken (oder erstmal in 2D auf Papier drucken) möchtest
- Klick "Ausgewählte 3D Drucken". Jetzt dauert es einen kleinen Moment bis alle 3D QR Codes generiert wurden. Ein ZIP-Ordner wird automatisch heruntergeladen.

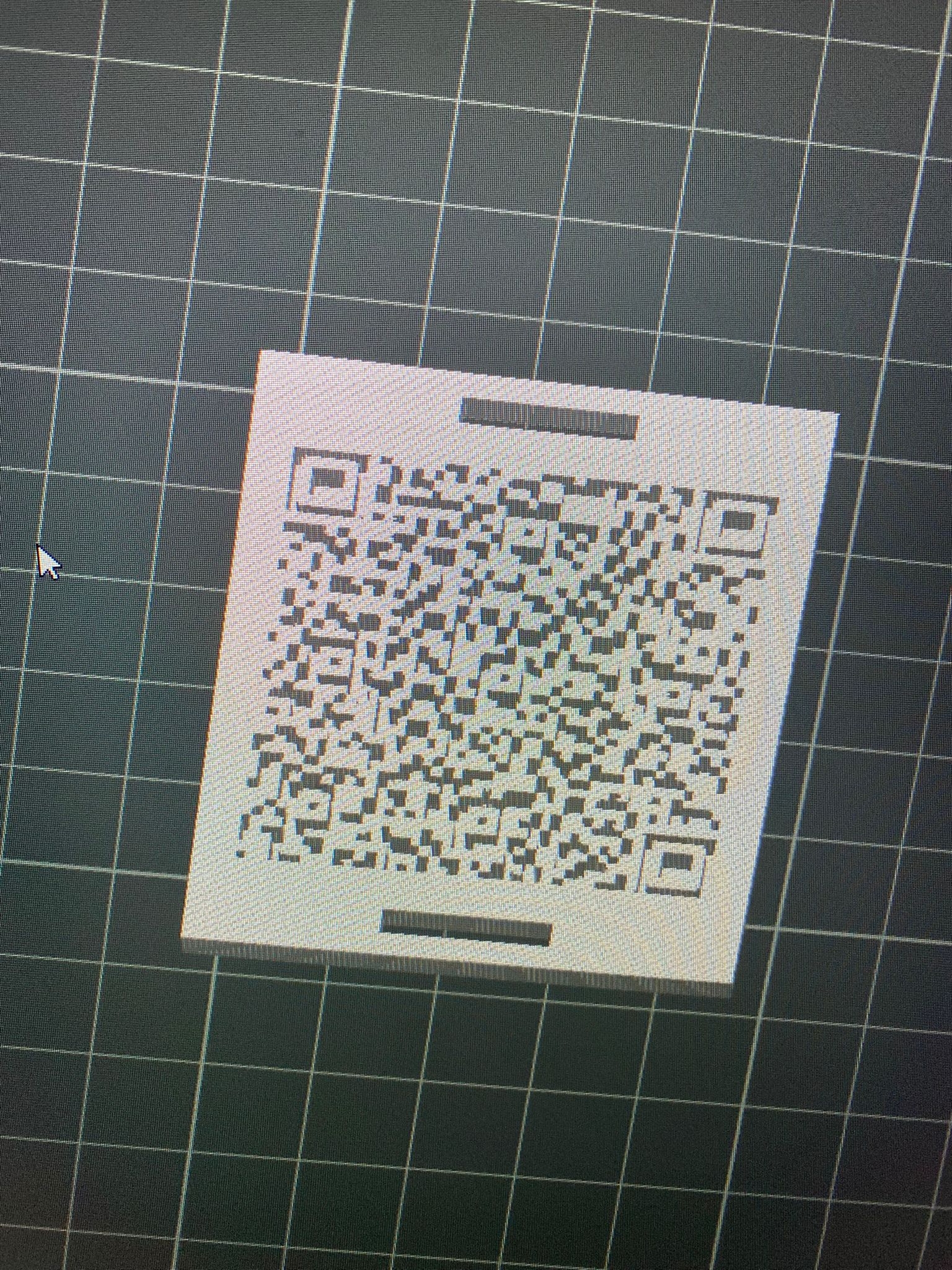

- Die heruntergeladenen OBJ-Dateien können direkt in eine beliebige Slicer Software von deinem 3D-Drucker geladen und ausgedruckt werden
Welche Drucker eignen sich dafür
Grundsätzlich funktioniert das mit den meisten gängigen 3D-Druckern. Die verbreiteten FDM-Drucker, die mit Kunststofffäden arbeiten, reichen für diesen Zweck völlig aus. Man braucht kein teures Profigerät. Wichtig ist eine ausreichende Druckauflösung. Der QR-Code enthält viele kleine Details, und wenn die nicht sauber gedruckt werden, lässt er sich hinterher nicht scannen. Bei den meisten aktuellen Druckern ist das aber kein Problem. Eine Schichthöhe von 0,2 Millimetern oder feiner genügt in der Regel. In der Regel erzeugt die Werkzeugverwaltungssoftware bereits den QR-Code in der richtigen Größe und die Maße müssen nicht mehr in der Slicing-Software angepasst werden.
Als Material eignet sich PLA für den Innenbereich. Das ist günstig und einfach zu verarbeiten. Für den Außeneinsatz oder bei höheren Anforderungen an die Haltbarkeit empfiehlt sich PETG oder ABS. Diese Kunststoffe sind UV-beständiger und temperaturstabiler.
Was kostet das Ganze?
Die Materialkosten sind überschaubar. Ein einzelnes QR-Code-Schild verbraucht nur wenige Gramm Filament. Bei typischen Filamentpreisen liegt man im Centbereich pro Stück. Auch bei größeren Mengen bleibt das erschwinglich. Man muss natürlich je nach Bedarf und Werkzeugmenge die Druckzeit beachten. Aber in der Regel ist so ein Schwung 3D-gedruckter QR Codes dann in ein paar Tagen durchgedruckt.
Der eigentliche Aufwand steckt in der Anschaffung des Druckers. Einsteigergeräte gibt es ab etwa 200 Euro, brauchbare Modelle für den regelmäßigen Einsatz kosten zwischen 300 und 500 Euro. Wer nur gelegentlich ein paar Schilder braucht, kann auch auf Dienstleister zurückgreifen oder auch in einem FabLab drucken.
Die Druckzeit pro Schild liegt je nach Größe bei 15 bis 45 Minuten. Das klingt nach viel, aber die Drucker arbeiten selbstständig. Man kann mehrere Schilder gleichzeitig drucken und den Drucker über Nacht laufen lassen.
Für wen sind 3D gedruckte Werkzeug QR Codes interessant?
Privatanwender mit einer Handvoll Werkzeugen werden sich den Aufwand vermutlich sparen. Da reichen normale Aufkleber, und wenn einer kaputt geht druckt man halt einen neuen.
Anders sieht es bei größeren Beständen aus. Vereine mit Gemeinschaftswerkzeugen, Handwerksbetriebe, Bauhöfe, Feuerwehren. Überall dort, wo viele Geräte im Umlauf sind und die Kennzeichnung dauerhaft halten muss. Da rechnet sich der Mehraufwand schnell.
Auch bei Werkzeugen, die unter schwierigen Bedingungen eingesetzt werden, macht die robuste Variante Sinn. Gartengeräte, Baustellenausrüstung, Outdoor-Equipment. Alles was Wetter und Schmutz ausgesetzt ist.
Grenzen der Technologie gibt es natürlich auch. Ganz ohne Nachteile ist die Sache nicht. Die Schilder sind sperriger als Aufkleber. Bei kleinen Werkzeugen kann das unpraktisch sein. Außerdem muss man sie irgendwie befestigen, was zusätzlichen Aufwand bedeutet. Die Druckqualität muss stimmen, sonst funktioniert das Scannen nicht. Das erfordert einen gewarteten Drucker und etwas Erfahrung mit den Einstellungen. Ganz ohne Einarbeitung geht es leider nicht. Und natürlich braucht man erstmal einen 3D-Drucker. Wer keinen hat und auch sonst keine Verwendung dafür sieht, wird sich kaum einen anschaffen nur für QR-Codes. In dem Fall sind Dienstleister oder FabLabs die bessere Option.
Ein Blick auf die praktische Umsetzung
Der Ablauf ist im Prinzip simpel. Erst die QR-Codes in der Verwaltungssoftware generieren. Dann als 3D-Datei exportieren. Die Datei in die Druckersoftware laden, Einstellungen anpassen, drucken. Fertig.
Bei manchen Programmen geht das mit wenigen Klicks. Man wählt die Werkzeuge aus, klickt auf Export, und bekommt eine ZIP-Datei mit allen Codes. Bei anderen muss man die Codes einzeln als Bild speichern und dann selbst in ein 3D-Modell umwandeln. Das ist aufwändiger, aber auch machbar. Die fertigen Schilder sollte man vor dem Anbringen testen. Einmal scannen, prüfen ob der richtige Datensatz angezeigt wird. Erst dann befestigen. Das spart Ärger, falls beim Druck doch etwas schiefgegangen ist!
Zusammenfassung und Ausblick
3D-gedruckte QR-Codes sind eine interessante Option für alle, die ihre Werkzeuge dauerhaft und robust kennzeichnen wollen. Die Technologie ist ausgereift, die Kosten überschaubar, und die Ergebnisse halten deutlich länger als herkömmliche Aufkleber.
Ob sich der Aufwand lohnt, hängt von der individuellen Situation ab. Bei großen Beständen und anspruchsvollen Einsatzbedingungen spricht einiges dafür. Für den Heimwerker mit überschaubarer Sammlung ist es eher eine Spielerei.
Die Kombination aus digitaler Werkzeugverwaltung mit QR Code und physischer Kennzeichnung durch 3D-Druck zeigt, wie verschiedene Technologien zusammenwachsen können. Was heute noch nach Nische klingt, könnte in ein paar Jahren Standard sein. Die Entwicklung bleibt jedenfalls spannend.
